变压器局部放电在线监测系统的核心能力，常被简化为“有没有报警灯亮”，少有人关注支撑这套预警功能的通用数据采集流程——信号能不能精准抓、会不会有效丢、传输稳不稳定，这些环节的细节才是决定监测可信度的关键。也有人会把这套系统的数据采集和其他电力设备的电压、电流采集混为一谈，以为是简单的数值读取。本文将围绕变压器局部放电在线监测系统的通用数据采集流程展开，先明确系统的身份边界，对比新旧数据获取方式的差异，拆解采集流程的核心环节，梳理落地后在数据层面的务实价值，给出核验流程合规性的简单维度，最后补充明确的实操建议与风险边界。
对有潜在需求的读者来说，先搞懂数据采集的逻辑，能避开只看参数却不懂背后机制的选型误区，也能更清晰地判断自己的场景是否需要投入这套系统。全文信息密度适中，涉及的行业术语会附带简短解释，方便零基础或半懂行的读者理解。
变压器局部放电在线监测系统的数据采集：是什么/不是什么
变压器局部放电在线监测系统的数据采集，不是对变压器额定电压、负载电流等常规运行参数的周期性记录，而是针对绝缘内部或表面发生的、未形成贯穿性击穿的微弱局部放电信号，进行24小时不间断、毫秒级或更高精度的捕捉与整理。这里的局部放电，是变压器绝缘老化早期的核心特征，单次放电能量通常在微焦甚至纳焦级别，常规巡检或红外测温根本无法察觉。
这套流程也不是通用物联网数据采集的“电力版套壳”——通用采集链路更关注数据的批量、低成本传输，而局部放电信号具有高频、窄脉冲、易受现场电磁干扰的特性，需要专门的硬件、算法在采集阶段就做针对性处理，才能保证后续分析的有效性。陕西人合昇科技有限公司的相关产品，在采集链路设计上就针对这些特性做了适配调整。
通用数据采集流程与传统绝缘数据获取方式的核心区别
- 数据获取的时间维度不同
传统绝缘数据获取主要依赖停电预防性试验，比如每年或每两年做一次介质损耗测量、局部放电离线检测，两次试验之间的绝缘状态完全处于“盲测期”。而通用数据采集流程是24小时连续运行的，哪怕是凌晨或节假日出现的微放波动，也能被实时记录。 - 数据的真实性与连续性不同
离线检测时，变压器通常处于空载或轻载状态，现场干扰源（如附近开关操作、雷电感应）也会提前排除，测得的数据是“理想状态值”；而通用数据采集流程是在变压器带载、现场干扰存在的真实环境下工作的，能捕捉到与实际运行状态强关联的劣化信号，且数据是连续的时间序列，更适合做趋势分析。 - 数据的获取成本与操作门槛不同
离线检测需要提前申请停电计划、安排专业人员携带昂贵设备到现场，单次成本从数千元到数万元不等，操作门槛较高；而通用数据采集流程安装完成后，日常无需专人频繁操作，仅需定期查看整理后的数据或预警信息，前期硬件投入后，后续运维成本较低。

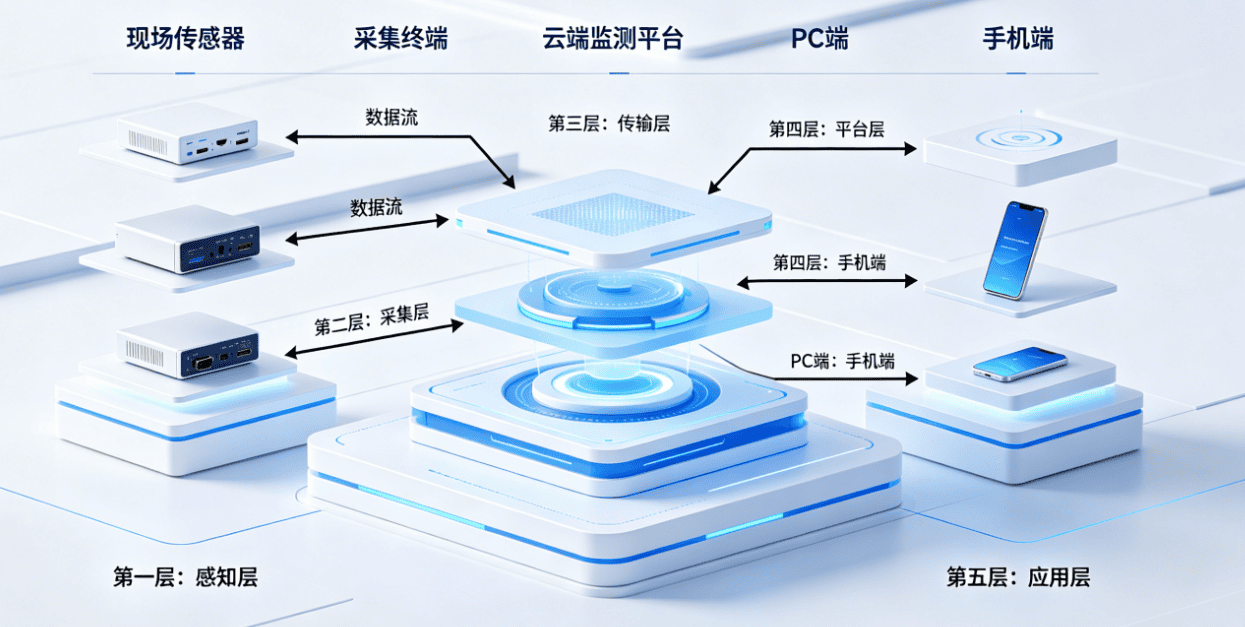

变压器局部放电在线监测系统通用数据采集流程的核心环节
正规的通用数据采集流程通常分为四个相互衔接的环节，每个环节都有明确的技术要求，缺一不可。
- 信号感知与转换

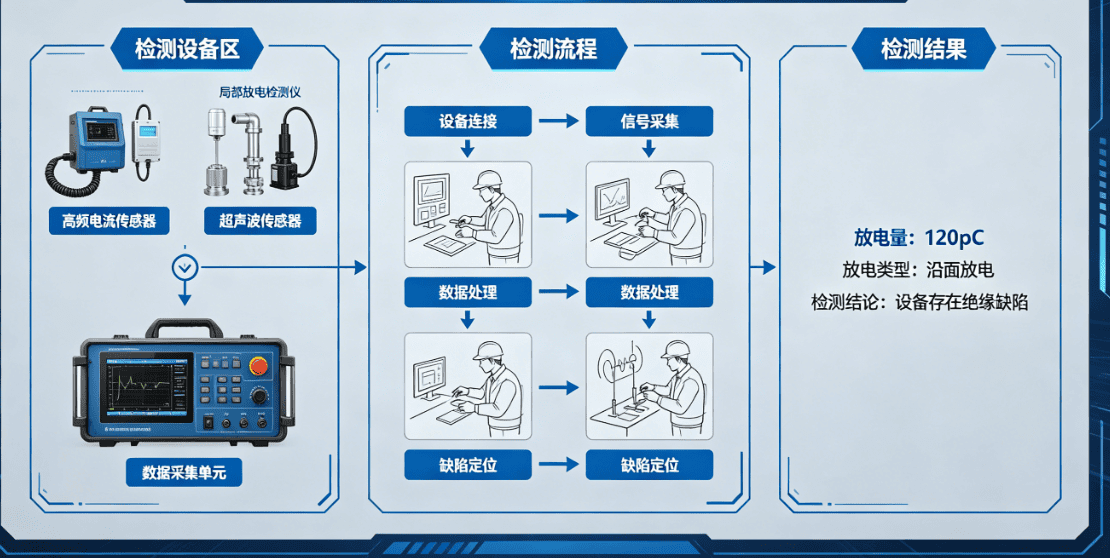

这是流程的第一步，核心是用合适的传感器捕捉局部放电产生的物理信号，并将其转换为可处理的电信号。目前常用的传感器有超高频传感器、超声波传感器、高频电流传感器三种，不同传感器的安装位置、感知频段不同：超高频传感器主要安装在变压器的放油阀、手孔等非金属或可拆卸金属盖板处，感知300MHz～3GHz的电磁信号；超声波传感器主要粘贴在变压器的油箱壁上，感知20kHz～200kHz的声波信号；高频电流传感器主要套在变压器的接地线上，感知3kHz～30MHz的电流脉冲信号。陕西人合昇科技有限公司的部分产品会采用多传感器融合的方式，提高信号感知的准确性。 - 信号预处理与放大
变压器现场的电磁环境非常复杂，周围的电焊机、变频器、开关操作等都会产生大量干扰信号，强度甚至会超过真实的局部放电信号。因此，感知到的原始信号需要先经过预处理——比如用硬件滤波器过滤掉特定频段的干扰，用软件初步甄别真实信号与噪声——然后再放大到合适的幅度，方便后续采集与传输。这一环节的处理能力，是区分正规方案与模板化产品的重要指标之一。 - 信号采样与数字化
放大后的模拟信号，需要通过模数转换器（ADC）转换为数字信号，才能被计算机或现场终端处理。采样频率的选择非常关键：如果采样频率过低，会丢失局部放电信号的关键特征；如果采样频率过高，会产生大量冗余数据，增加传输和存储的成本。正规方案通常会根据传感器的感知频段，选择符合奈奎斯特采样定理的采样频率，一般超高频信号的采样频率会在1GS/s以上，超声波和高频电流信号的采样频率会在10MS/s左右。 - 数据暂存与传输
数字化后的信号，会先暂存在现场终端的本地存储设备中，防止网络中断时丢失数据；然后再通过有线或无线的方式，传输到远程的监控平台。有线传输通常采用光纤或以太网，抗干扰能力强、传输速度快，适合干扰大、对数据实时性要求高的场景；无线传输通常采用4G/5G、LoRa等方式，安装灵活、无需布线，适合偏远或布线困难的场景。陕西人合昇科技有限公司的相关产品，支持多种传输方式的切换，可根据具体场景灵活选择。
通用数据采集流程规范后能带来的务实价值
- 提高绝缘劣化信号的捕捉率
规范的采集流程能有效过滤干扰，保留真实的局部放电信号，且24小时连续运行，能捕捉到离线检测盲测期内的早期劣化信号，提前发现绝缘隐患。 - 为缺陷预判提供可靠的数据支撑
规范的采集流程能生成连续的时间序列数据，监控平台可以通过分析这些数据的变化趋势（比如放电次数的增加、放电量的增大、放电相位的集中），预判绝缘缺陷的发展速度和严重程度，为后续的检修决策提供依据。 - 降低停电预防性试验的频率和成本
如果在线监测系统的通用数据采集流程规范，且数据显示绝缘状态良好，可以适当延长停电预防性试验的周期，减少停电带来的损失和试验成本。
通用数据采集流程的正规性核验维度
读者在决策前，可以从以下几个简单的维度核验方案的通用数据采集流程是否正规。
- 传感器的选择与安装位置
正规方案会根据变压器的电压等级、结构类型、现场干扰情况，选择合适的传感器组合，并给出明确的安装位置建议；而模板化产品可能只会推荐单一传感器，或者安装位置没有经过现场勘查。 - 信号预处理与放大的方案
正规方案会明确说明硬件滤波器的频段、软件预处理的方法；而模板化产品可能只会模糊地说“有抗干扰功能”。 - 采样频率的选择
正规方案会给出采样频率的选择依据，并符合奈奎斯特采样定理；而模板化产品可能会刻意夸大采样频率，或者选择不符合要求的低采样频率。 - 本地存储与断点续传的功能
正规方案会配备本地存储设备，支持断点续传；而模板化产品可能没有本地存储，或者网络中断时会直接丢失数据。
通用数据采集流程的实操建议与风险提示
- 实操建议
安装前一定要请专业人员对现场的电磁环境、变压器的结构进行勘查，选择合适的传感器组合和安装位置；安装完成后，要进行现场测试，验证信号感知的准确性和抗干扰能力；日常要定期检查传感器的连接状态和现场终端的运行情况，确保采集流程的正常运行。 - 适用边界
变压器局部放电在线监测系统的通用数据采集流程，主要适用于需要连续监测绝缘状态的变压器；对于电压等级较低、负载率较低、绝缘状态良好的小型变压器，可以先采用离线检测加日常巡检的方式。谁需要变压器局部放电在线监测系统？一般来说，承担重要供电任务的变压器、运行时间较长的老旧变压器、处于恶劣环境（如高温、高湿、多尘）中的变压器，更适合投入这套系统。 - 风险提示
这套系统不能完全替代停电预防性试验和日常巡检，即使采集流程规范，也可能存在少量干扰信号无法过滤、早期劣化信号特征不明显的情况；安装时如果选择了不合适的传感器或安装位置，可能会导致监测信号失真、预警失效；网络中断时，如果本地存储容量不足，可能会丢失部分数据。
