一、方案背景
地下电缆隧道是电力输送的“大动脉”，其运行状态直接关乎电网安全与社会稳定。传统管理模式存在感知盲区、响应延迟等问题，亟需利用现代物联网、传感技术、人工智能等手段，实现对隧道环境、电缆本体及附属设施状态的全天候、全方位、智能化监控与预警，变被动抢险为主动防御，提升隧道管理的数字化、精益化水平。
电缆隧道综合在线监测方案主要包含子系统：电缆温度监测系统，高压电缆护层环流监测系统，高压电缆局放监测系统，剩余载流量监测系统，高压电缆故障定位监测系统，有害气体监测系统 ，智能井盖监测系统，视频监控系统等。基于电缆隧道综合在线监测方案的实际使用需求，通过光纤传感技术、物联网智能设备以及数字化云平台，利用现代高科技电子技术、传感器技术、计算机网络技术、通信技术以及嵌入式技术。对电缆隧道的运行情况进行监测，监测主机通过RS485通讯将现场数据实时上传到智能AI综合管理平台，数据展示多样化、形象化。实现电力电缆隧道统一监控、数据集中显示管理，故障报警反馈及时。为电力行业的稳定运行搭建数字化”防护墙”。
二、系统架构

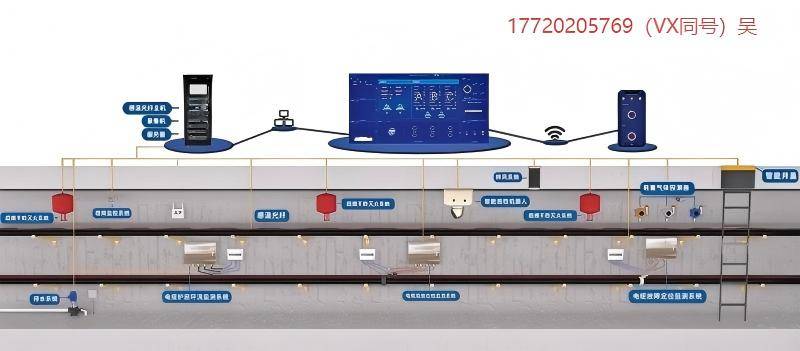

本方案采用先进的“感知层-传输层-平台层”三层分布式架构，构建全方位监测网络：
1.感知层：在隧道内部署多元化智能传感终端：
电缆本体监测：分布式光纤测温系统（DTS）实时监测全线电缆温度；高频电流互感器（HFCT）及特高频（UHF）传感器捕捉局部放电信号；护层接地电流监测。
隧道环境监测：温湿度传感器、水位/水浸探测器、有害气体（CH4, CO, H2S, O2, SF6等）浓度传感器、烟雾/火灾探测器、智能视频监控（含行为分析）。
结构安全监测：结构沉降/位移传感器、裂缝监测仪、震动传感器。
附属设施监测：风机状态监测、照明状态监测、井盖状态/非法开启报警装置、智能机器人巡检（定期或应急补充）。
2.传输层： 采用工业级通信解决方案：
有线传输：隧道内预留/敷设工业以太网环网，提供高带宽、低时延骨干通道。
无线传输：隧道内Mesh自组网、LoRa/NB-IoT低功耗广域网等无线方式覆盖信号盲区。骨干网上传采用运营商专线或电力专用光纤网络，确保数据传输安全稳定。
3.平台层： 基于云平台或本地部署的智能监控中心：
数据中心：接收、存储、处理海量感知数据。
分析引擎：内置电缆状态评估模型（温度预警模型、局放模式识别、缺陷诊断）、环境风险评估模型（火灾预警、水浸预警、气体危害分析）、结构健康评估模型等。
告警中心：分级、分类告警管理（阈值报警、趋势预警、联动报警），支持短信、APP、声光等多种推送方式。
可视化大屏：GIS地图全景展示隧道分布、设备状态、报警点位、实时数据（温度云图、局放分布、视频画面等）。
综合管理：设备管理、用户权限、运维工单、历史数据分析、报表生成等。
联动控制：联动通风、排水、照明、视频抓拍、门禁等设备，实现智能联动响应。
三、系统功能
1.电缆温度监测系统：通过敷设在电缆表面的感温光纤，直接测量电缆的表面温度，通过光纤测温主机将电缆温度数据传给智能AI综合管理平台，实现电缆温度实时监测，出现故障及时告警，保障设备稳定运行。
2.高压电缆护层环流监测系统：在电缆护层接地线上安装一套接地电流采集装置，可监测接地电流泄漏状况，通过监测主机的数据分析，并将数据传给智能AI综合管理平台，做到对电缆接地电流的实时监测；一旦电缆发生故障，导致接地漏电电流增大，系统会马上发出报警，提示相关人员对电缆故障进行及时处理。
3.高压电缆局放在线监测系统：通过在电缆本体、电缆接头、终端头等位置安装局部放电检测设备，实时检测电缆内部发生的局部放电信号，去除干扰信号。局部放电信号通过光缆传输到变电站监测中心，并通过分析系统对局部放电的类型和局部放电水平进行分析判断，评估局部放电的影响，判断设备绝缘状态，并给出相应设备维护维修指导方案。
4.高压电缆故障定位监测系统：电缆故障定位监测系统利用故障暂态行波在故障点与电缆两端之间的传播时间，来在线计算故障点到电缆任一端之间的距离，实现电缆故障的实时准确定位。
5.有害气体监测系统：通过在电缆隧道内安装气体探测器来监测隧道内有害气体的含量及空气的品质，一旦检测到异常情况会及时输出报警。
四、系统优势
1.紧贴实况：针对隧道特殊环境(湿度大、电磁干扰强、易积水及灰尘)，设备具备防潮、防尘、防水、防锈、防电子干扰特性，解决工程化难题，具备高可靠性；
2.久经验证、成熟可靠：设备和系统通过实验室模拟隧道环境测试、满载实际接入测试，确保设备和系统的高度可靠性。
3.监控界面友好真实：系统支持组态、GIS、三维展示等技术，提高响应速度和运维水平；
4.简单易用，可拓展：基于微服务、微应用架构设计，迭代方便、扩展性强，自身功能齐全，提供多种可视化展示及移动终端APP应用，系统轻简易用；
5.物联网架构，高度开放：通过物联管理平台将各类监控数据信息融合，统一物联、开放共享；便开展运维管理工作。
6.安装结构合理，便于工人施工，节省人工安装成本。
7.集中化管理，界面布局合理，便于观察监测，对于出现的报警，能清楚的知道相关详细信息。
电缆隧道综合在线监测方案，通过构建“全面感知、可靠传输、智能处理、联动控制”的技术体系，有效打通了地下电力生命线安全管控的“神经脉络”，实现了运维模式从被动应对到主动防御、从事后抢修到预测维护的根本转变。该方案不仅是提升电缆隧道本质安全水平的核心抓手，更是推动电力基础设施智能化升级、助力新型电力系统建设、保障城市能源安全稳定供应的关键举措。通过持续迭代优化，它将为智慧城市地下空间的精细化管理和高效运营提供强大的技术支撑。
