电缆故障预警与精确定位系统主要应用于电缆隧道中 110kV 及以上等级长距离、大截面的高压电缆线路上，可快速判断故障电缆线路，以及故障点距离电缆线路终端的位置，大大缩短故障测寻时间，快速修复电缆故障，提高供电系统可靠性。
采用 GPS 双端定位时基法结合高速数据采集卡，7*24 小时不间断的对电缆进行监测，定位精度可达 1%±5 米。设备采用 AC220V 供电或 CT 取电，4G 无线通信，确保设备时刻处于在线状态。
系统功能
当电缆发生故障时，导体对地击穿瞬间，产生的故障冲击波形将以行波方式向电缆两端传播。通过准确采集记录故障波形，即可根据故障行波到达电缆两端的时间差异，准确定位故障点位置。
高压电缆故障预警与精确定位系统正是采用行波法实现故障点的高精度定位:同时也可监测较强烈的脉冲电流,实现电缆缺陷的临近预警。
系统主要功能如下:
1)电缆故障精确定位:本系统基于行波定位原理,采用 GPS 授时，系统分布式安装，能够在电缆故障发生后，快速精确定位故障点，帮助检修人员快速找到故障点并排除故障，尽快恢复供电。
2)电缆故障临近预警:电缆局部绝缘缺陷导致电缆发生故障，产生能量很大的行波电流向电缆两端传输，通过在电缆两端监测强烈的行波信号，可实现对对缺陷电缆接头、本体的故障预警。

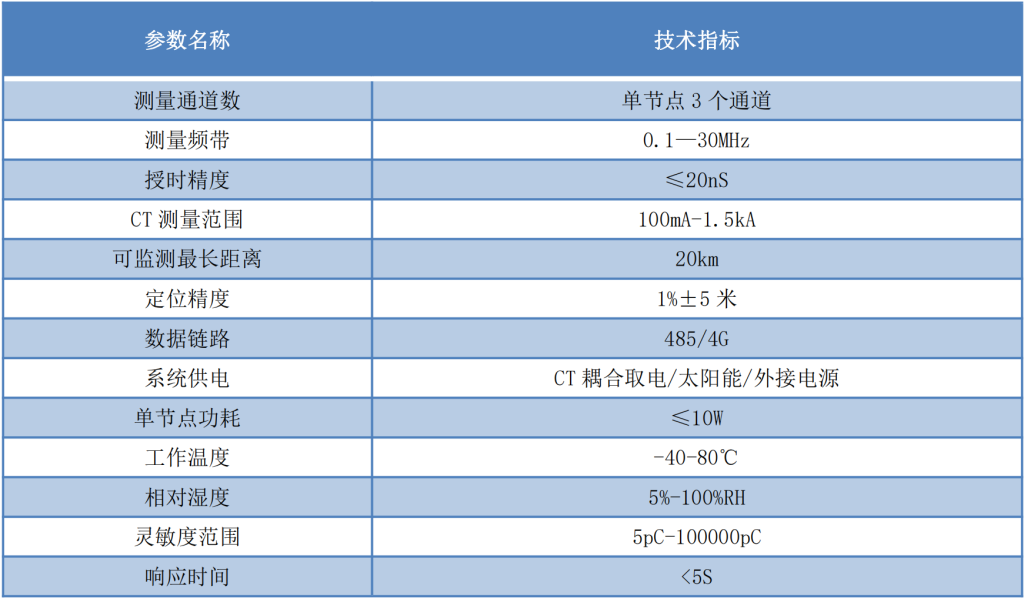

产品性能指标

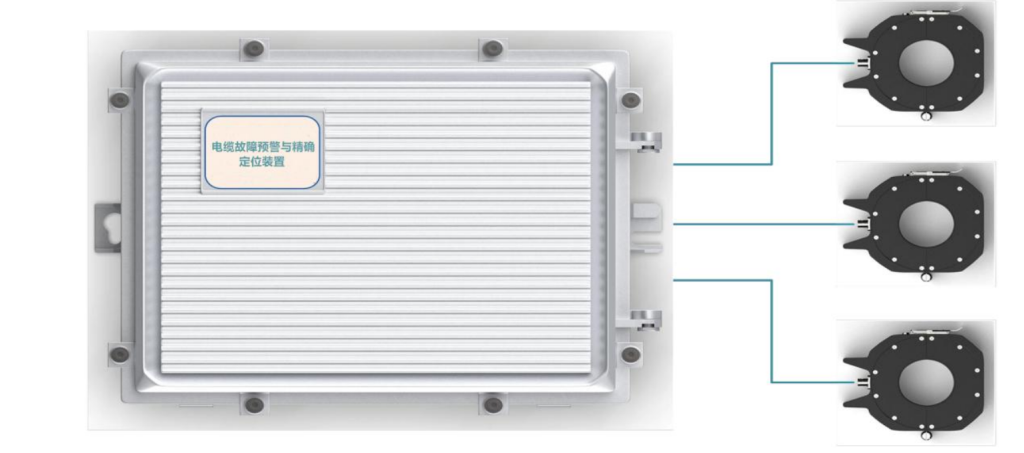

系统组成及各部分功能
监测主机：用于调理传感器原始信号，16 位 100M 高速采样，并对采样到的故障波形加绝对时间戳上传至服务器，同时每秒通过 GPS 对时，保证绝对时间同步。
传感器：卡装于电缆本体或接地线，可接收沿电缆传播的故障信号，保证大的测量余量，4000A 故障电流下不烧毁。
授时模块：本方案可采用 GPS 授时模块为监测主机提供精确的时间信息，精度可达 20ns。
取电模块：采用取电 CT 从运行电缆上取电。
4G 通信模块：在监测主机捕获到故障信号后，会立即通过 4G 通信模块将故障波形数据上传至数据服务器。
