套管是输电工程的“咽喉”设备,是我国电网“卡脖子” 技术之一。套管运行时受多应力、多因素联合作用,运行条件 极其苛刻,其运行可靠性直接关系到电网的运行安全!
近年来套管事故频发,严重影响电网安全。大量故障分 析和试验研究表明:实时精确感知套管关键参量,包括绝缘 状态参量和油状态参量,是防患于未然的有效手段。

套管部件缺陷频发
套管部件受多应力、多因素联合作用,运行条件极其苛刻;据统计,变电站故障中套管故障引起的数量占比高达70%以上。
电网日益重视
套管运行事故频发,造成了巨大的经济损失和负面的社会影响,严重影响电网安全。
现有产品不堪重任
现有产品末屏安全不能得到保障,给安全运行带来极大安全隐患;
现有产品测量精度低,频繁出现误报,增加运维成本。
系统介绍

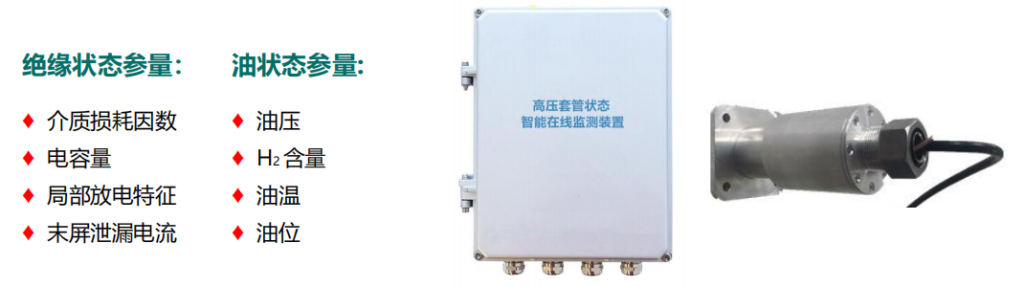

自主开发的交直流套管高精度高 可靠性状态感知及预警系统,可实现 复杂运行条件下套管关键状态参量的安全精确在线监测。

主要功能及特点
系统的介质损耗因数和电容量在线监测同时具备“绝对法”和“相对法”在线测量功能,可根据用户需求和现场应用条件进行选择。
系统测量准确性和稳定性较现有标准及同类产品提升了一个数量级。
系统抗干扰能力强,在强磁场和不同负荷变化条件下的测量准确性高、稳定性好。
智能传感器安全性和防护等级高,防护等级达 IP68,保证良好密封,耐候性能好。
一体化末屏装置不改变原有套管末屏接地方式和电气性能,无接地引下线,保证末屏就近接地。
一体化末屏装置的特制合金金属外壳,具备良好的抗电磁干扰性能。
超宽带脉冲电流传感器 HFCT,体积小(可选),频率宽,线性传输比大。
高频采样率达 80Msps,监测频段范围:100kHz〜300MHz,可检测最小局部放电量<5pC。
压力测量误差“不超过土 0.5%FS”,温度测量误差“不超过±1°C”
油状态传感器与在线监测终端采用无线通讯,无需接线,通讯距离远,最大可达 1km。
系统硬件采用模块化设计,内置自诊断程序,支持远程程序更新,便于现场运

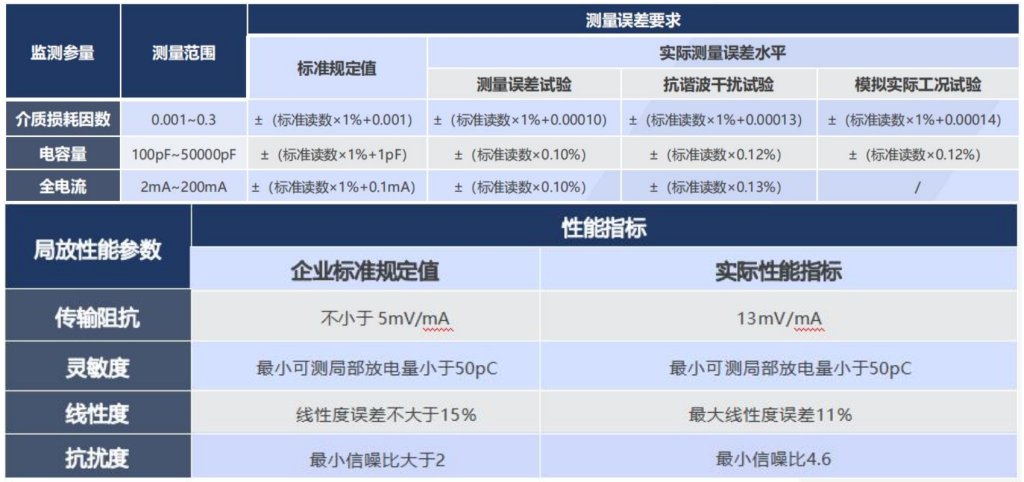

绝缘状态性能参数

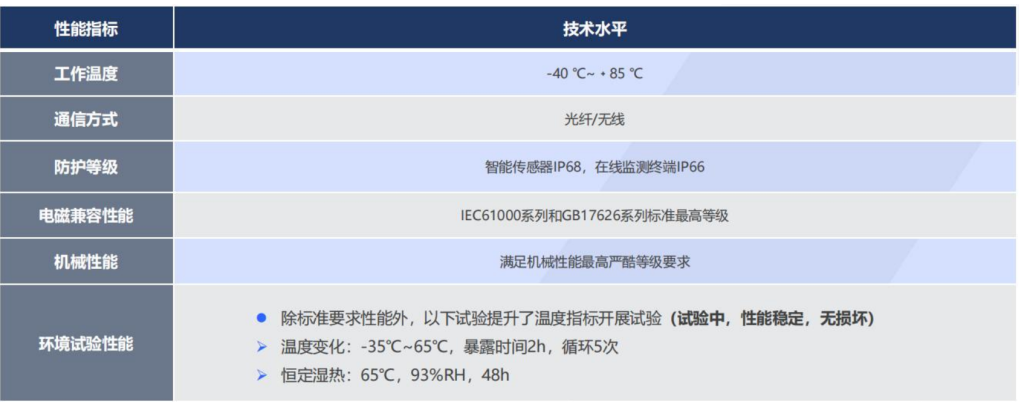

通用指标参数
