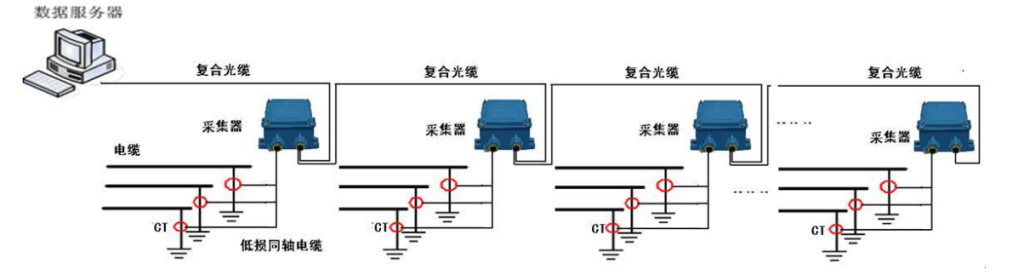

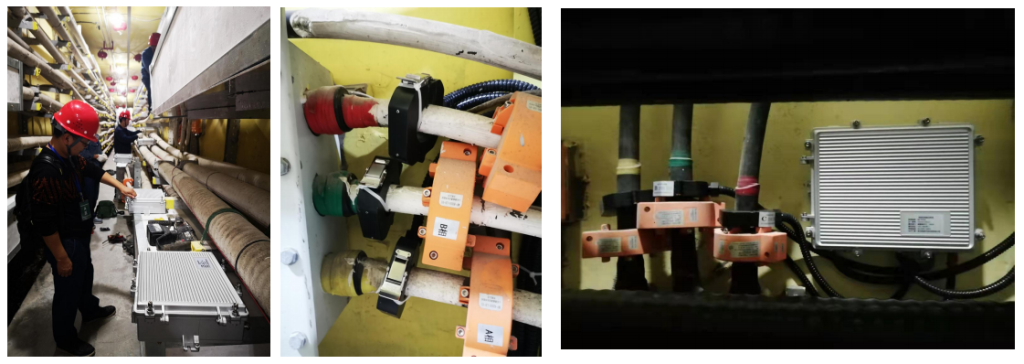

该系统通过安装在电缆接头接地引出线或交叉互连线上的高频脉冲电流传感器，来耦合局部放电脉冲电流信号；采用工频相位互感器耦合电缆本体的工频信号，用于同步监测装置；通过安装在电缆接头接地引出线或交叉互连线上的电流互感器，来获取接地线上电流的大小；温度传感器（无线无源温度传感器/探头式温度传感器）及视频摄像机对运行中的电缆本体进行实时温度监测；气体传感器监测电缆隧道中的有害气体浓度（O2、CO、CH4、H2S），耦合到的信号通过信号线传送至监测装置，对模拟信号经过放大、模数转换后变成数字信号再传送至监测主机。该系统通过 4G 无线通讯方式将数据传送至后台服务器，兼容物联网 MQTT 协议，CT 取电方式。
产品特点及优势
实时在线监测。电缆综合在线监测系统可以对所监测位置的电缆接头进行实时在线 24 小时不间断监测。多种不同原理测试手段互相结合，提高系统诊断结果可靠性。本系统采用局部放电、接地环流、温度三种测试方法，便于及时发现接头的绝缘隐患。系统软件可进行双光摄像头数据展示。
产品功能
电缆接头综合在线监测系统适用于6kV 至500kV等级电缆接头的局部放电、接地环流及温度在线监测，能实时显示电缆接头的局部放电幅值、频次以及环流、温度数据并进行温度成像信息直观展示，确定放电点相对位置，必要时给出报警，并能存储测试谱图、放电趋势、温度图像，从而及时发现电缆接头的绝缘缺陷，并为评估其绝缘水平及老化程度提供判据，为电缆的检修工作提供依据。
系统最小测量放电幅值：2pC，脉冲电流传感器的频率范围为 1M～100MHz；电流互感器测量范围 0～300A；温度传感器灵敏度为±0.5℃，温度测量范围为－55℃～+125℃；双光摄像头采用热成像及可见光技术，测温精度为±2℃/读数的 2%。
系统采用模拟滤波、脉冲分组、周期脉冲剔除、设置动态阈值、开相位窗口等综合抗干扰措施，使测试数据真实可靠。

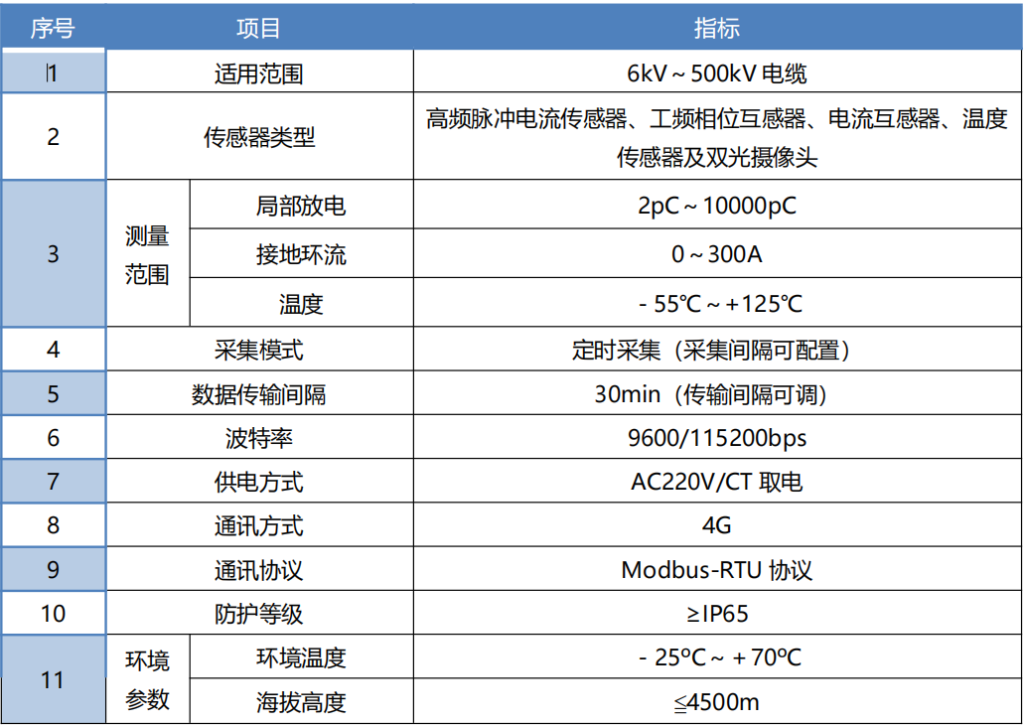

性能指标：
产品主要组件
1)高频脉冲电流传感器（HFCT）
高频脉冲电流传感器主要针对具有接地线的电缆接头，例如终端接头和带接地线的三相分体式电缆中间接头。采用钳式结构设计，外壳采用铝合金材料，外表采用氧化绝缘工艺处理，接口是防水接头。利用罗氏线圈原理，实时感应1M～100MHz频带的信号，实现对电缆局部放电信号的耦合。
2)工频相位互感器
工频相位互感器采用罗氏线圈耦合电缆本体的工频信号，使采集同步。其安装方式为卡扣式安装，操作方便。
3)接地环流在线监测单元
传感器采用精密钳形电流互感器，一次侧单匝穿心，直接将套在被测电缆被测电缆的接地线上，不必断开电缆接地，二次侧可输出mA级的测量信号，磁芯采用硅钢或坡莫合金，可以适应不同场合不同精度要求的电流测量。
4)温度在线监测单元
温度传感器采用高精度工业级高精度温度传感器，它集温度测量、A/D转换为一体，其温度测量范围从-55℃～+125℃，可在1S内将模拟信号转换成数字信号。此外，与传统的热敏电阻等测温元件相比，该传感器可直接读取被测物体的温度，并且可以根据实际要求通过简单的编程实现9～12位的数字值读数方式；并由其组建的温度测量单元体积小，使用方便灵活，便于携带和安装。
5)视频监拍
系统所用防爆摄像机可安装空间选择范围大，通过将物体追踪与可见光融合技术实现目标电缆运行状态监测。
6)气体传感器
四合一气体检测模组，主要针对需要环境气体检测的各种场所，该产品包含四种气体传感器（CO、H2S、O2和CH4等气体可扩展）和信号处理电路板。模组具有良好的 选择性和稳定性，模组通过数字串口输出，可实时输出四种气体的当前浓度值。可用于手持设备或固定式设备，检 测当前环境气体浓度。该模组是将成熟的传感器检测技术 与精良的电路设计紧密结合出的一款通用型小型化的产品。
7)监测主机
监测主机实时的显示系统运行状态。安装在监测主机上的电缆综合在线监测软件主要功能是进行通信控制、数据收发，并对数据进行采集、分析、存储、展示等。当系统幅值或频次、高频分量等出现异常时，系统将发出警报；系统将完整还原历史趋势图，方便用户进行趋势分析，为用户的运维提供有力保障。
8)感应取电模块
在现场无法提供电源的情况下，可以通过感应取电互感器将电缆上的电流通过控制装置转换为电压输出为系统供电，确保系统正常工作。
