气体绝缘金属封闭开关（GIS）和气体绝缘金属封闭输电线路（GIL）作为电力系统中最 重要的设备之一，肩负着控制和保护的双重任务，如果在运行过程中发生故障又得不到及时的处理，将有可能给电网带来严重的危害。局部放电故障是 GIL/GIS 常见的故障类型，需要部署局部放电在线监测 IED 装置对 GIL/GIS 局部放电信号进行实时在线监测，并对测量的数据进行分析处理和综合判断，实时给出设备的绝缘状态评估报告，后续根据监测结果安排检修计划，避免由于设备故障而导致重大电网事故发生，以最低维护成本来保证系 统的正常运行。
系统优势

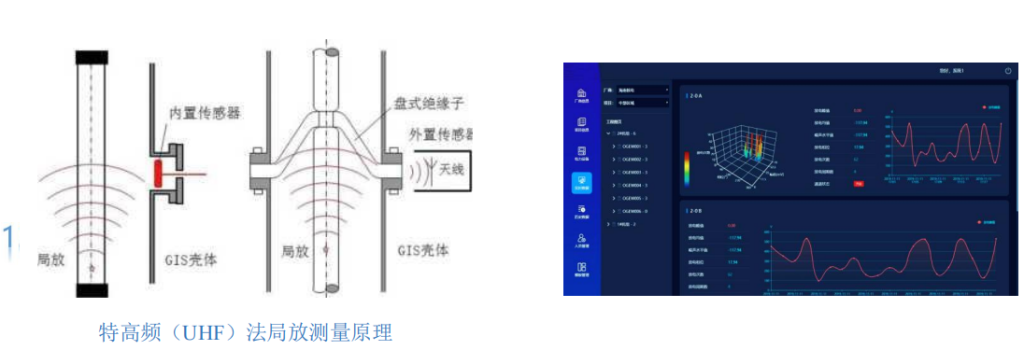

系统采用特高频（UHF）、超声波相结合检测法，对 GIS 的运行状态进行准确判断，防止突发性事故的发生，同时有效延长设备的使用寿命，对保障电力设备的安全稳定运行具有重要意义。
集局部放电在线监测和时差定位等功能于一体，局放在线发现异常即可实现初步定位；
局放在线监测系统采用“传统的低速采样”架构，体积小，安装使用方便；
支持局放特高频和超声波声电联合监测，检测灵敏度高，刷新速度快；
具备特高频 PRPS、PRPD 特征图谱，具备超声波连续特征图谱、相位图普、脉冲图谱和波形图普；
声电联合时差定位，可分析特高频、超声波信号的波形细节和相位特征，并对局放源进行初步定位分析；
系统采用脉冲识别、噪声自主学习、50/100Hz 相关性、特征聚类、频率特征分析、报警等多种智能数据处理算法，使测试数据真实可靠。
系统采用高可靠性设计，软硬件设计上充分考虑过程层相对恶劣的运行环境，抗干扰能力强。
系统在软件层面开展监测数据的有效分析，采用统一模型建模，实现软硬件深度在前端结合，方便实现数据互通互联。
产品性能指标：
充分考虑设备现场可能存在的背景噪声和干扰等对系统测量的影响因素，实际布置传感器间的衰减总量控制在 30 dBm 以内；GIS 设备单元的衰减数据为：
1）母线直管段衰减量：小于 1dBm/米；
2）单独盆子衰减量：4 dBm；
3）L 型母线衰减量：5dBm；
4）T 型母线衰减量：9dBm。

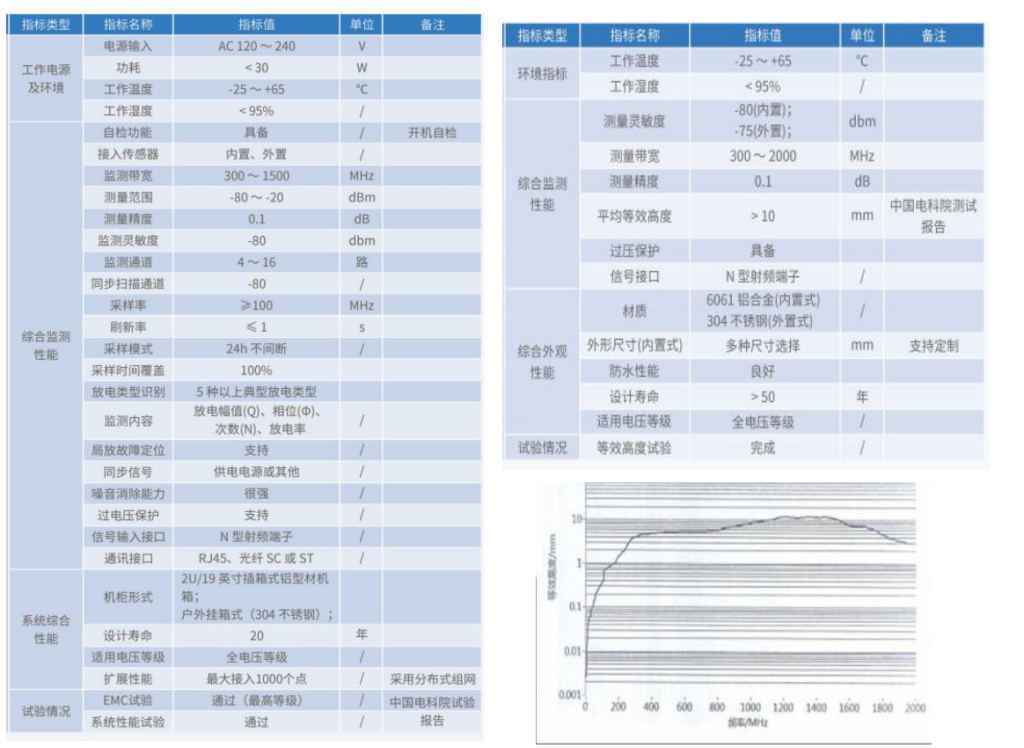

GIL/GIS 局部放电在线监测技术指标：
GIL/GIS 局部放电在线监测系统会配置一套监 测服务器机柜，其内部安 装高性能工控机，显示器，键盘，鼠标，UPS 电源，交换机，另外包括系 统软件和局放诊断软件。
