10kV环网柜是城市配网分支线路的核心节点，柜内集成断路器、隔离开关、负荷开关等多种高压设备，开关分合闸、励磁涌流、柜内二次回路都会产生高强度电磁干扰。市面上常规局放监测设备直接装入环网柜后，几乎都会出现全天候误报、信号紊乱问题，无法正常使用。相较于电缆沟、直埋户外场景，环网柜狭小密闭空间+高密度电磁噪声，是电缆HFCT局放在线监测最难落地的工况。本文结合上百台环网柜监测改造项目经验，输出标准化柜内施工方案、布线屏蔽工艺、专属降噪参数，彻底解决柜内干扰难题，适配全城配网环网柜批量数字化改造项目。
1、环网柜内干扰源梳理：为什么常规HFCT设备误报严重
想要做好柜内局放监测，首先要明确柜内三大原生干扰源。第一类是开关操作干扰，负荷开关、断路器分合闸瞬间会产生高频电弧脉冲，频段覆盖100kHz-30MHz，和HFCT采集频段完全重合；第二类是柜内二次回路干扰，智能仪表、储能模块、通讯模块工作时产生高频谐波；第三类是柜体环流干扰，金属柜体接地不良产生环流，叠加在电缆接地线上，造成信号畸变。
以上三类干扰叠加后，柜内基线噪声远高于户外电缆沟，直接使用默认参数的通用HFCT传感器，必然会出现大量无效告警，这也是很多环网柜局放改造项目失败的核心原因。
2、环网柜HFCT传感器标准化安装规范
受限于柜内狭小空间，不能照搬户外大空间安装标准，专属安装要求如下：
其一，传感器选型：选用超薄开口式HFCT互感器，适配柜内狭窄走线空间，开口尺寸匹配柜内常用16-35mm²接地线，无需改造原有接地线路；
其二，安装位置：远离断路器、隔离开关等开关本体，水平距离不小于20cm，避开电弧产生的核心区域；传感器禁止紧贴柜体金属面板，预留5cm以上绝缘间距，减少金属涡流干扰；
其三，布线工艺：信号线缆全部采用双屏蔽屏蔽线，信号线单独走线，禁止和柜内动力线、二次控制线捆绑敷设；线缆接头做绝缘密封处理，避免柜内凝露造成漏电干扰。
3、柜内专属三层信号降噪调试方案
硬件安装达标后，软件参数调试是降噪关键，分为三层递进降噪，无需改动硬件设备：
第一层：频段窄化处理，将通用100kHz-30MHz宽带频段，调整为150kHz-200kHz窄带频段，避开开关操作低频电弧干扰；
第二层：开启脉冲波形甄别算法，系统自动区分开关操作尖峰干扰和真实局放脉冲波形，过滤规律性操作干扰；
第三层：动态基线自适应，连续48小时采集柜内日常噪声基线，系统自动浮动告警阈值，适配柜内昼夜负荷波动带来的噪声变化。
陕西人合昇科技环网柜专用版电缆HFCT局放在线监测系统，出厂已预设柜内专属降噪参数，现场只需简单接线即可投入使用，大幅降低现场调试难度。
4、环网柜多回路电缆监测组网方式

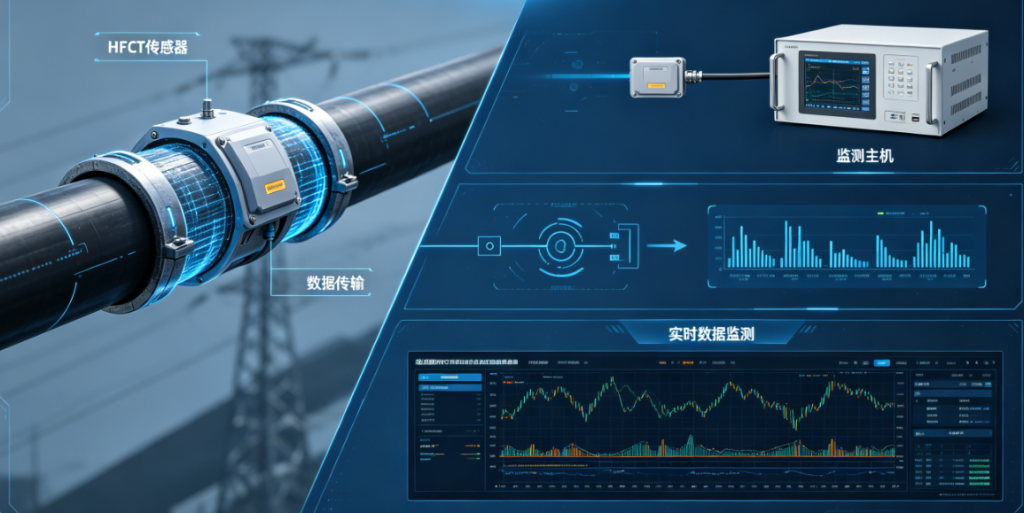

单台环网柜通常包含3-6回出线电缆，多回路接地线距离极近，容易出现信号串扰。推荐采用就地边缘采集+单主机集中组网模式，每一回出线单独配备一台HFCT传感器，独立采集信号，主机内部设置回路信号隔离算法，杜绝回路之间信号交叉干扰，每一条线路局放数据独立展示、独立告警。
运维行动建议与风险提示
环网柜项目禁止使用户外通用款HFCT传感器，必须选用柜内超薄抗干扰专用型号；
柜内布线全程使用双屏蔽信号线，杜绝线缆耦合电磁干扰；
环网柜设备上线后，务必执行48小时基线标定，而非户外常用的24小时标定标准。
风险提示：环网柜内部空间狭小，带电安装HFCT传感器必须严格执行带电作业规范，保持安全距离，禁止触碰柜内高压带电部位；柜体凝露高发时段，需定期检查传感器绝缘状态。本文内容仅为施工调试经验分享，具体柜内改造方案需匹配环网柜型号定制。
