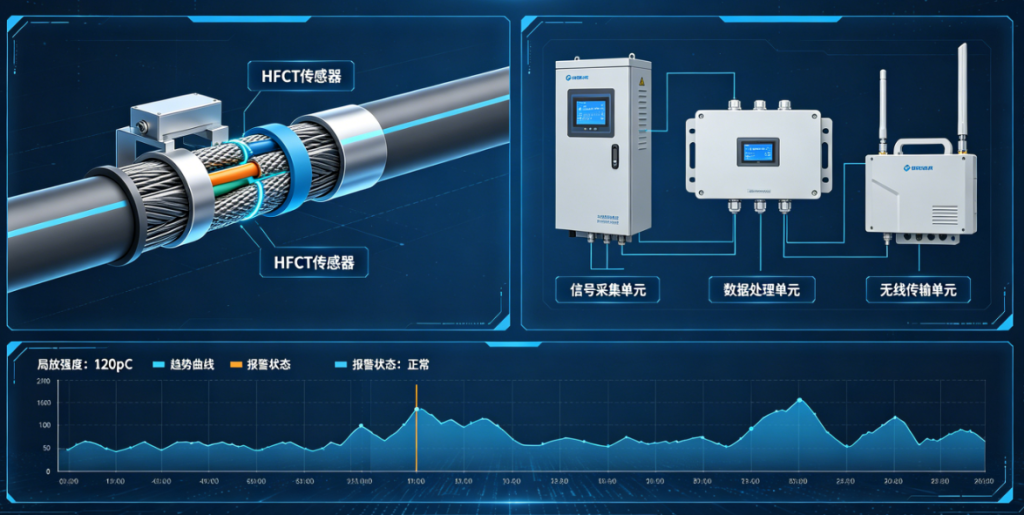

在高压电缆在线监测日常运维工作中,很多电力运维班组都会遇到同一个棘手问题:安装完成电缆HFCT局放在线监测系统后,后台频繁弹出局放告警,但是现场停电复检、离线局放试验均未发现电缆绝缘缺陷,无效告警不仅增加运维工作量,还会让运维人员逐渐忽视真实故障预警,彻底失去在线监测的核心意义。根据陕西人合昇科技多年现场调试服务统计数据,市面上超过65%的HFCT局放误报问题,和设备硬件质量无关,全部来源于现场干扰、安装不规范、参数调试错误、接地系统异常四大人为场景。本文结合上百个电缆现场调试实战案例,深挖电缆HFCT局放在线监测高频误报根源,给出不用更换设备、无需大幅改造线路的落地解决办法,帮助运维班组彻底根除无效告警,提升监测系统精准度。

1、工频谐波干扰:最普遍的外部环境误报诱因
高压电缆周边会分布大量变频器、无功补偿装置、高压开关设备,这类设备运行时会产生100kHz-30MHz频段的高频谐波,恰好和电缆HFCT局放在线监测传感器的采集频段重合,谐波电流顺着接地线回流后,会被HFCT传感器误识别为局部放电信号,进而触发批量误告警。这类误报有明显规律:告警时间固定在用电负荷高峰时段,夜间低负荷状态下告警自动消失,局放波形呈现规律正弦波形,无局放脉冲尖峰。
现场实操解决经验:不要盲目调高告警阈值,避免掩盖真实微弱局放信号。优先开启监测主机内置的工频谐波过滤算法,同时在HFCT传感器信号线两端加装磁环滤波器;对于谐波干扰极强的工业园区电缆线路,可更换窄带定制版HFCT传感器,缩小采集频段,精准隔离电网谐波干扰。
2、电缆接地系统混乱:隐形最难排查的误报源头
国内早期建设的电缆沟、老旧电缆线路普遍存在接地不规范问题:电缆两端多点接地、接地线和动力线捆绑敷设、交叉互联箱接线错误、接地电阻不达标,混乱的接地回路会产生环流信号,环流高频脉冲会被HFCT采集识别,造成持续性误报。这类故障隐蔽性极强,肉眼无法排查回路问题,是现场最难定位的误报原因。
排查步骤(一线通用):第一步使用接地电阻测试仪检测电缆接地电阻,标准要求接地电阻≤4Ω;第二步核查电缆是否存在两端直接接地冲突;第三步分离并行捆绑的接地线与动力线,分开走线距离保持20cm以上。陕西人合昇科技配套的HFCT监测系统自带接地环流监测功能,可同步显示接地环流数值,运维人员无需额外仪器,就能快速判定是否为接地异常引发误报。
3、传感器安装工艺不达标:新手施工最常见失误
很多施工人员为了节省工期,简化HFCT传感器安装流程,直接造成信号畸变误报。常见错误包含:传感器卡扣未完全闭合、钳口存在缝隙、传感器紧贴金属支架与接地排、信号线过长且未做屏蔽处理。开口式HFCT互感器一旦钳口缝隙超过0.5mm,磁路会出现明显漏磁,外界杂波会直接渗入信号,误报率直接提升50%以上。
4、天气与环境凝露干扰:户外及沟道专属误报问题
雨季、回南天期间,电缆沟内部凝露严重,传感器接线端子受潮绝缘下降,会产生微弱漏电脉冲;雷电天气下,电网感应雷电流沿接地线传导,也会触发瞬时告警。需要区分:瞬时单次雷电告警属于正常现象,无需处理;持续性受潮漏电告警,需要立刻做防潮密封处理。
5、后台参数调试误区:一刀切阈值毁掉监测精度
大部分运维人员直接沿用设备出厂默认告警阈值,忽略现场基线噪声差异。城市核心城区电缆沟电磁环境复杂,基线噪声本身偏高,默认阈值必然频发误报;郊区空旷线路基线噪声低,默认阈值又会漏掉早期微弱局放。标准调试流程:连续24h无人为干预采集现场基线噪声,系统自适应浮动阈值,比固定阈值误报率降低70%以上。
6、电缆附件表面爬电:非本体局放造成的假性告警
电缆终端头表面污秽、凝露会产生表面爬电信号,该信号同样会通过接地线回流,被HFCT传感器采集。此类告警不属于电缆本体绝缘故障,只需清理终端头污秽、喷涂防污闪涂料即可消除告警,无需停电检修电缆线路。
总结与运维建议
电缆HFCT局放在线监测误报90%都可以通过工艺整改、参数优化、干扰过滤解决,无需更换整套监测设备。给到3条落地建议:1、所有HFCT施工必须闭合钳口、远离金属构件;2、新设备上线必做24h基线标定;3、区分瞬时干扰告警和持续性真实局放告警。风险提示:不可为了消除误报盲目调高告警阈值,会直接屏蔽电缆早期绝缘缺陷信号,失去在线监测预警价值。全文仅为运维经验分享,现场整改需符合电力安全工作规程。
