局放在线监测是通过专用传感器实时采集电力设备局部放电产生的电、声、电磁等信号，经信号调理、数据传输与智能分析，实现绝缘缺陷早期预警、故障定位与趋势研判的技术体系，核心价值在于将设备运维从“计划检修”转向“状态检修”，从被动抢修转向主动防控。
一、核心原理与技术方法
局放的本质是设备绝缘局部区域因电场集中发生的非贯穿性放电，会持续侵蚀绝缘材料，最终引发击穿事故。局放在线监测通过捕捉放电引发的多种物理效应，实现精准检测，主流方法如下：
1. 电气检测法（量化精准）
高频电流法（HFCT）：卡装于设备接地线，耦合1MHz~100MHz高频脉冲，灵敏度可达2pC，适配电缆、变压器接地端监测，通过脉冲幅值、频率反映放电严重程度。
特高频法（UHF）：捕捉300~1500MHz电磁波，对GIS设备金属颗粒、浮电位体放电早期缺陷敏感，抗电磁干扰强，常用于密封高压设备。
暂态地电压法（TEV）：感应设备外壳对地电压瞬变，适配开关柜、环网柜，可检测内部沿面放电，无需停电安装。
电容耦合法：从高压端/末屏耦合信号，适用于变压器、套管类设备，信号稳定性好。
2. 声学检测法（抗扰定位）
通过20kHz~2MHz超声传感器捕捉放电声波，分析声压、传播时间实现定位，尤其适合固体绝缘内部缺陷，不受电气干扰影响，常与电气法联合提升诊断准确率。
3. 多参量融合检测（精准互补）
结合电气、声学、化学（监测氢气、乙炔等特征气体）等多信号，通过数据融合算法，可区分电晕、气隙、沿面等放电类型，定位精度达0.5m级。
二、系统架构与核心组成

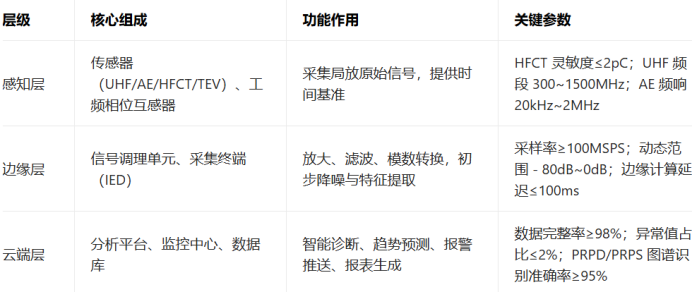

完整的局放在线监测系统采用“端边云”三层架构，各单元协同工作，形成闭环监测体系。
| 关键单元详解
传感器：HFCT采用罗氏线圈，卡装便捷；UHF天线为圆极化设计，适配金属外壳设备；AE传感器多为磁吸式，保证与柜体紧密贴合。
信号调理：通过带通滤波、小波分析剔除工频干扰、开关操作噪声，提升信噪比。
智能分析：基于机器学习、深度学习算法，实现放电类型识别、趋势研判与剩余寿命预测，强干扰环境下误判率可降至0.8%以下。
通信传输：支持光纤、以太网、4G/5G、RS485等多模通信，工业级设计适配40℃~85℃宽温环境，满足变电站、车间等严苛场景。
三、典型设备与应用场景
1. 核心设备选型
GIS设备：优先UHF+AE复合监测，单站配置6~12个UHF传感器，实现多区域覆盖。
变压器：油浸式采用UHF+HFCT+气体传感器组合，监测油中气泡、悬浮电位缺陷；干式侧重表面放电与内部气隙检测。
开关柜：TEV+AE+HFCT联合，重点覆盖母线室、断路器室，支持不停电安装。
高压电缆：HFCT卡装接头接地端，搭配工频相位互感器，实现6kV~500kV全电压等级监测。
2. 主流应用场景
城市智能变电站：多监测点组网，与SCADA系统集成，实时预警绝缘缺陷，某500kV变电站曾通过该系统避免1200万元直接损失。
新能源场站：海上风电采用IP68抗盐雾传感器，光伏电站结合数字化平台实现逆变器、箱变联动监测。
工业配电：化工、钢铁等谐波干扰环境，优化传感器屏蔽与滤波，实现谐波下精准检测，延长设备检修周期。
地下电缆廊道：部署小型化传感器阵列+无线传输，解决布线难、巡检难问题。
四、实施流程与验收标准
1. 标准化实施流程
1. 前期勘察：评估设备类型、电压等级、运行环境，确定监测点位与传感器型号。
2. 安装部署：HFCT闭合夹持、方向正确；UHF/AE传感器贴合设备表面；布线采用双绞屏蔽电缆，屏蔽层单点接地，远离强干扰源。
3. 参数校准：停电状态下测量背景干扰，带电后计算背景噪声，设定阈值；采用标准脉冲注入法验证灵敏度。
4. 调试验证：连续72小时试运行，检查数据完整性、报警准确性，对比相邻设备数据一致性。
5. 验收交付：提交安装调试报告、校准证书、操作手册，确保数据完整率≥98%、异常值占比≤2%。
2. 核心验收标准
性能指标：检测灵敏度≤5pC，定位精度≤0.5m，数据刷新率≥1次/秒。
环境适应性：传感器防护等级≥IP65（户外）/IP54（户内），抗电磁干扰符合GB/T 17626标准。
数据质量：连续运行数据丢失率≤2%，报警响应时间≤30秒，与人工检测结果一致性≥95%。
五、运维管理与数据解读

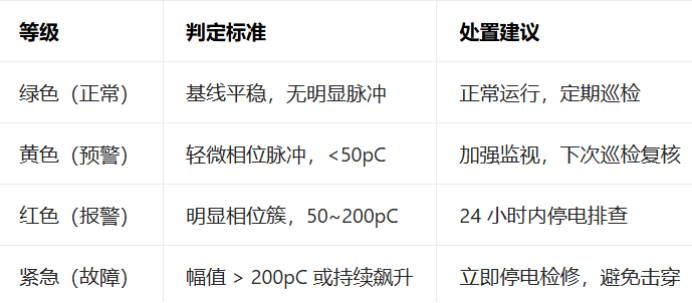

1. 分级报警与处置
2. 数据解读三要素
幅值：反映放电强度，50pC以下为轻微缺陷，200pC以上为严重风险。
相位特征：与工频相位强相关、呈固定簇状为真实放电；杂乱无章多为干扰。
趋势变化：持续上升提示绝缘快速劣化，需立即介入。
3. 日常运维要点
定期维护：每月清洁传感器，每季度检查接线与通信，每年校准一次参数。
故障自检：先排查干扰（调整位置、加强屏蔽），再用信号注入法验证传感器性能，快速定位问题。
数据管理：建立设备健康档案，存储5年以上时序数据，通过趋势分析优化检修策略。
六、行业标准与发展趋势
1. 核心标准体系
国际标准：IEC 60270（局部放电测量）、IEC 624771（电力电子设备安全），为全球通用技术规范。
国内标准：GB/T 73542018（等同IEC 60270）、GB/T 501502016（电气装置交接试验），明确测量方法与验收要求。
2. 技术发展方向
智能化：引入强化学习、联邦学习算法，实现自优化配置，强干扰环境误判率降至0.8%以下。
微型化与集成化：MEMS传感器推动设备小型化、低功耗，适配狭小空间安装。
多参量融合：结合局放、温度、振动、气体等数据，构建全维度健康评估体系。
数字孪生：通过虚拟模型映射设备状态，实现精准预测与寿命评估。
七、价值与实践效益
1. 早期预警：故障提前预警周期达45天以上，重大绝缘故障检出率超95%。
2. 降本增效：变压器非计划停运时间减少82%，设备检修周期从1年延长至3年，运维成本降低30%。
3. 安全保障：避免大面积停电事故，某特高压基地通过该技术使年故障损失降低42%。
八、总结与实施建议
局放在线监测是电力设备绝缘安全的核心保障，通过“精准感知智能分析快速处置”的闭环体系，可有效防范绝缘劣化风险。实施时需结合设备类型、运行环境选型，严格遵循安装与验收标准，强化运维管理与数据应用。建议优先在变电站、新能源场站、工业核心配电等场景部署，逐步实现全电网覆盖，推动电力运维向智能化、精益化升级。
